紅星生產的破石機簡介
破石機就是石頭破碎機,根據進料尺寸、出料規格、適用物料差異,可以分為多種不同的型號,一般分為粗碎、中碎、細碎破碎機。
在眾多機型中,應用比較多的有顎式破碎機、反擊式破碎機、圓錐破碎機、沖擊式破碎機、重錘式破碎機、細碎機、復合式破碎機等等,它們的作業性能有所不同,可以針對性滿足不同方向的破碎需求。
隨著破石機的結構進化,新推出的移動式破石機也在各個破碎案例現場表現亮眼。移動式破碎生產線在礦山設備市場逐漸占據相當?shù)谋戎亍?
紅星機器為用戶量身制定的各種破碎、制砂、磨粉生產線中,都可以見到這些破碎機的身影。
鄂式破石機
鄂式破石機,主要用于粗碎加工,可以將大塊石頭破碎成顆粒均勻的小塊,方便后續進行二級粉碎、制砂處理,顎式破石機可以單機獨立作業,也可以和選礦設備、砂石設備配套,在各種制砂、選礦、磨粉生產線中,也有廣泛應用。
顎式破石機分為粗碎鄂式破碎機和細碎鄂式破碎機,也就是通常所說的PE系列顎式破碎機和PEX系列顎式破碎機。隨著機型更新,現在又有了德版顎式破石機、CJ歐版顎式破石機這兩款新機型。

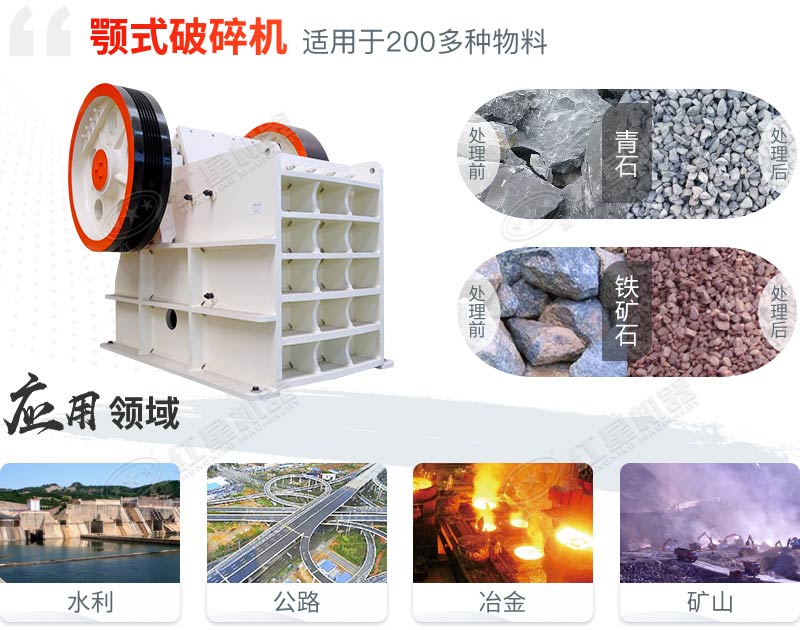

破石機設備實拍——顎式破石機
顎式破石機設備實拍——CJ歐版顎式破石機
反擊式破石機
反擊式破石機,常見于中碎加工,一般跟在顎式破石機之后,組建成分級破碎生產線,它是擊打式工作原理,經由反擊破加工的物料,粒型均勻呈立方體,沒有過多的針片狀物料。
礦石由進料口給入,并沿篩板向下滑動,篩上礦石在落下過程中即被高速旋轉轉子上的硬質合金錘頭所擊碎,并以很高的速度沿切線方向飛向第一塊反擊板,使礦石繼續受到破碎,反擊板又將礦石擊回再與轉子后面甩出的其他礦石相互碰撞,因此在第一破碎腔中礦石受到反復沖擊而被擊碎。有些礦石在第一破碎腔破碎到一定粒度后,經過反擊板和轉子之間的空隙而排至第二破碎腔中,繼續受到反復打擊,直至粒度變小后才由破碎機底部排礦口排出。
反擊式破石機也新增了新機型,德版、CI反擊破都是新機,在老機型的結構基礎上,對轉子和破碎腔型進行精細化設計改良,選擇新型高耐磨材料,整機設備性能和處理量大幅度提升,可以滿足更多樣的中碎作業。
破石機設備實拍——反擊式破石機
圓錐破石機
圓錐碎石機也是用于中碎加工,主要用在石料生產的二段破碎中,不但高質、高產,而且兼具節能、環保效果。紅星圓錐碎石機主要分為5種,彈簧圓錐碎石機、復合圓錐碎石機、單缸液壓圓錐碎石機、多缸液壓圓錐碎石機和全液壓圓錐碎石機。
相比較反擊式破石機,圓錐破石機的產能范圍更大,在選礦破碎以及對出料要求不高的礦山破碎中用圓錐破更多,圓錐的出料更細產量更大,大型石料場大多會選用圓錐破。
設備實拍——不同型號的圓錐破石機
多缸液壓圓錐破碎機設備實拍
移動破石機
移動破石機是集給料設備、破碎設備、輸送設備、篩分設備、動力系統于一身的一體化破碎設備,可以看成是一臺可移動的碎石生產線。根據載體的不同,移動破石機可分為輪胎移動碎石機和履帶移動碎石機兩種。
相比較固定式破石生產線,移動式破石機的機動性更靈活,適用于流動性強,環境惡劣的前線作業等現場。
設備實拍——輪胎式移動碎石機
履帶式移動破石機設備實拍
沖擊式破石機
沖擊式破石機又稱為立式?jīng)_擊式破碎機,主要由進料、分料器、渦動破碎腔、葉輪體驗、主軸總成、底座傳動裝置及電機等七部分組成。
沖擊式破碎機又稱制沙機,主要是細碎制砂作業,可以將物料制成5㎜以下的砂料,成料均勻,出料可以達到高等級建筑的用砂標準,是優質砂料生產小能手。直通沖擊式破石機產能低,無法滿足大型生產線的需求,在此基礎上衍生而來的VSI、HVI沖擊式破石機產能更高,出料更好,當前用的比較多。
設備實拍——沖擊式破石機
錘式破石機
錘式破石機經高速轉動的錘體與物料碰撞面破碎物料,它具有結構簡單,破碎比大,生產效率高等特點,可作干、濕兩種形式破碎,適用于礦山、水泥、煤炭、冶金、建材、公路、燃化等部門對中等硬度及脆性物料進行細碎。
相比較分級粉碎的復雜繁瑣,錘式破石機的工作更簡單,它可以做到單機一次成型,單機可以代替顎式破碎機+反擊式破碎機的組合,簡化流程,降低成本,結合振動篩篩分,同樣能夠加工出不同規格的成料。
設備實拍——錘式破石機
復合式破石機
復合式破石機是一種無篩條、可調式細碎設備,可廣泛適用于水泥廠的生料、熟料細碎作業,同時也可用于白云石、焦寶石、鉛鋅礦、蛇紋石、高爐渣、煤矸石、磷礦石等中等硬度物料的細碎作業,特別適用于硬質石灰?guī)r、白云巖、花崗巖、玄武巖等人工造砂或高速公路路面石料的加工破碎。
復合式破石機的能夠?qū)⑽锪霞庸ぶ辽傲弦?guī)格,如果原料規格不大的話,在規模制砂生產線中可以獨立生產,不需要其他破石機的輔助,尤其是百噸以下的生產線,是一款性價比很高的破石機。
設備實拍——復合式破石機
雙輥式破石機
雙輥式破石機適用于在水泥,化工,電力,冶金,建材,耐火材料等工業部門破碎中等硬度的物料,如石灰石,爐渣 ,焦炭,煤等物料的中碎,細碎作業。
輥式破石機可以破碎硬度比較大的金屬類礦石,具有體積小,破碎比大,排料粒度大小可調,運行成本低,工作可靠,噪聲低,結構簡單,維修方便等優點。
設備實拍——雙輥式破石機
工作原理

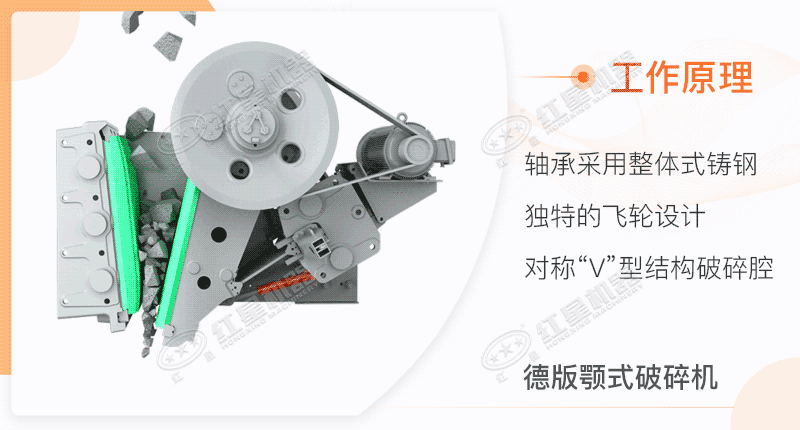

德版顎式破石機工作原理

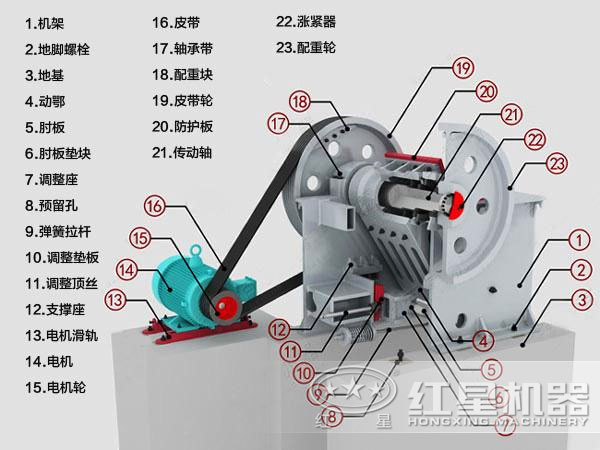

產品內部圖
生產現場
顎式破石機現場實拍
反擊式破石機設備實拍
移動式破石機現場實拍
技術參數
- 顎式破碎機
- 反擊式破碎機
- 圓錐破碎機
- 移動式破碎站
型號 | 進料口尺寸 (mm) | 最大進料粒度 (mm) | 排料口調整范圍 (mm) | 處理能力(t/h) | 偏心軸轉速(r/min) | 電機功率 (kw) | 外形尺寸 (長×寬×高) (mm) |
PE 150×250 | 150×250 | 125 | 10-40 | 1-3 | 268 | 4P 5.5 | 760×700×860 |
PE 200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 915×780×990 |
PE 200×350 | 200×350 | 180 | 18-60 | 3-10 | 276 | 4P 11 | 1000×914×1112 |
PE 250×400 | 250×400 | 210 | 20-70 | 5-21 | 300 | 6P 15 | 1100×1032×1285 |
PE 400×600 | 400×600 | 340 | 40-100 | 16-64 | 270 | 6P 30 | 1623×1736×1615 |
PE 500×750 | 500×750 | 425 | 50-100 | 40-110 | 268 | 6P 55 | 1920×1850×1920 |
PE 600×750 | 600×750 | 500 | 150-200 | 80-240 | 268 | 6P 55 | 2020×1850×1920 |
PE 600×900 | 600×900 | 500 | 65-160 | 50-160 | 254 | 6P 55 | 2530×1900×2340 |
PE 750×1060 | 750×1060 | 630 | 80-180 | 110-320 | 245 | 8P 110 | 2680×2380×2785 |
PE 900×1200 | 900×1200 | 750 | 100-200 | 220-380 | 208 | 8P 110 | 3470×2876×3330 |
PE 1200×1500 | 1200×1500 | 1020 | 150-350 | 400-1000 | 180 | 8P 160-245 | 4850×3220×3680 |
PE 1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1200 | 180 | 8P 280-380 | 5160×3660×4248 |
PEX 150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1170×1575×1030 |
PEX 250×750 | 250×750 | 210 | 25-60 | 13-35 | 320 | 6P 22 | 1550×1730×1470 |
PEX 250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1580×2006×1390 |
PEX 250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 1780×2214×1430 |
PEX 300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 2210×2320×1723 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同
型號 | 規格 (mm) |
進料口尺寸 (mm) |
最大進料粒度 (mm) |
處理能力 (t/h) |
電機功率 (kw) |
外形尺寸 (長×寬×高) (mm) |
PF-1007 | Φ1000×700 | 400×730 | 300 | 30-70 | 4P 37-45 | 2330×1660×2300 |
PF-1010 | Φ1000×1050 | 400×1080 | 350 | 50-90 | 4P 45-55 | 2370×1700×2390 |
PF-1210 | Φ1250×1050 | 400×1080 | 350 | 70-130 | 6P 110 | 2680×2160×2800 |
PF-1214 | Φ1250×1400 | 400×1430 | 350 | 80-180 | 6P 132 | 2650×2460×2800 |
PF-1315 | Φ1320×1500 | 860×1520 | 500 | 100-280 | 6P 200 | 3180×2720×3120 |
PF-1320 | Φ1300×2000 | 993×2000 | 500 | 140-380 | 6P 250 | 3220×3100×3120 |
PF-1520 | Φ1500×2000 | 830×2040 | 700 | 200-550 | 4P 315-400 | 3959×3564×3330 |
PF-1820 | Φ1800×2000 | 1260×2040 | 800 | 300-800 | 6P 630-710 | 4400×3866×4009 |
規格 | 型號 | 破碎錐大端直徑 (mm) |
最大給料尺寸 (mm) |
排料口寬度 (mm) |
處理能力 (t/h) |
電動機功率 (kw) |
總重量 | 外形尺寸(長×寬×高) (mm) |
Φ600 | PYB600 | 600 | 65 | 12-25 | 40 | 8P 30 | 5 | 2234×1370×1675 |
PYD600 | 35 | 3-13 | 12-23 | 5.5 | 2234×1370×1675 | |||
Φ900 | PYB900 | 900 | 115 | 15-50 | 50-90 | 8P 55 | 11.2 | 2692×1640×2350 |
PYZ900 | 60 | 5-20 | 20-65 | 11.2 | 2692×1640×2350 | |||
PYD900 | 50 | 3-13 | 15-50 | 11.3 | 2692×1640×2350 | |||
Φ1200 | PYB1200 | 1200 | 145 | 20-50 | 110-168 | 8P 110 | 24.7 | 2790×1878×2844 |
PYZ1200 | 100 | 8-25 | 42-135 | 25 | 2790×1878×2844 | |||
PYD1200 | 50 | 3-15 | 18-105 | 25.3 | 2790×1878×2844 | |||
Φ1750 | PYB1750 | 1750 | 215 | 25-50 | 180-360 | 8P 160 | 50.3 | 3910×2894×3809 |
PYZ1750 | 185 | 10-30 | 80-210 | 50.3 | 3910×2894×3809 | |||
PYD1750 | 85 | 5-13 | 60-180 | 50.2 | 3910×2894×3809 | |||
Φ2200 | PYB2200 | 2200 | 300 | 30-60 | 420-700 | 8P 280-260 | 80 | 4622×3302×4470 |
PYZ2200 | 230 | 10-30 | 130-410 | 80 | 4622×3302×4470 | |||
PYD2200 | 100 | 5-15 | 80-200 | 81.4 | 4622×3302×4470 |
輪胎反擊破移動破碎站
型號 | HX938F1210 | HX938FW1214 | HX1149F1315 | HX1349HD1110 | HX1349HD1315 |
運輸長度 | 12000 | 12000 | 13900 | 15450 | 15450 |
運輸寬度 | 2550 | 2550 | 2900 | 2950 | 2950 |
運輸高度 | 3900 | 3900 | 4450 | 4500 | 4500 |
最大長度 | 12500 | 12500 | 13900 | 15450 | 15450 |
最大寬度 | 3250 | 3260 | 3250 | 3250 | 3250 |
最大高度 | 5100 | 5200 | 5200 | 5200 | 5200 |
重量 | 39 | 44 | 54 | 62 | 62 |
破碎機型號 | PF-1210 | PF-1214 | PF-1315 | HD1110 | HD1315 |
最大進料 | 350 | 350 | 500 | 400 | 700 |
處理量(t/h) | 70-130 | 100-180 | 130-250 | 112 | 280 |
給料機型號 | ZSW950×3800 | ZSW950×3800 | ZSW110×4900 | ZSW130×4900 | ZSW130×4900 |
主皮帶機型號 | B800×8.5M | B800×8.5M | B1000×9.5M | B800×11M | B1200×11M |
側出皮帶機型號(選配) | B500×3.2M | B500×3.2M | B600×4M | B650×4M | B650×4M |
發電機組型號(選配)(kw) | 320 | 320 | 400 | 320 | 440 |
除鐵器型號(選配)(kw) | RCYD(C)-8 | RCYD(C)-8 | RCYD(C)-10 | RCYD(C)-8 | RCYD(C)-12 |
輪胎移動破碎站
型號 | HX938HD80 | HX1149HD98 | HX1349HD110 | HX1349HD125 |
運輸長度 | 12600 | 13500 | 14500 | 15200 |
運輸寬度 | 2600 | 2700 | 2800 | 2900 |
運輸高度 | 3870 | 4200 | 4450 | 4500 |
最大長度 | 12500 | 14000 | 16100 | 16700 |
最大寬度 | 4100 | 4500 | 5100 | 5100 |
最大高度 | 4100 | 4900 | 5000 | 5300 |
重量 | 39 | 57 | 55 | 65 |
輪胎配置 | 并裝雙軸 | 并裝雙軸 | 并裝雙軸 | 并裝雙軸 |
破碎機型號 | HD80 | HD98 | HD110 | HD125 |
最大進料 | 500 | 550 | 660 | 800 |
出料口調整范圍 | 50-150 | 75-175 | 100-200 | 125-225 |
處理量(t/h) | 85-275 | 110-350 | 215-510 | 280-650 |
給料機型號 | ZSW380×95 | ZSW420×110 | ZSW490×130 | ZSW490×130 |
主皮帶機型號 | B800×8.5M | B1000×9.5M | B1000×11M | B1200×11M |
側出皮帶機型號(選配) | B500×3M | B650×3.5M | B650×4.5M | B650×4M |
發電機組型號(選配)(kw) | 200 | 250 | 270 | 400 |
除鐵器型號(選配) | RCYD(C)-8 | RCYD(C)-10 | RCYD(C)-10 | RCYD(C)-12 |
