顎式破碎機構造簡單、堅固、工作可靠、維護和檢修容易，生產和建設費用比較少，因此，直到現在仍然被廣泛地用于冶金、化工、建材、電力、交通等工業部門，主要針對抗壓強度在147～245MPa間的各種礦石和巖石進行不同程度的粗、中、細碎。
近年來，我廠為滿足冶金、礦山、建筑等工業部門破碎高強度、高硬度的需要，對鄂式破碎機的內部結構進行了多次改良，使設備的性能得到了很大程度的提升，不但效率更好、成品粒度更均勻、維護更簡便快捷，而且兼具節能、環保效果，一經投產，就受到了廣大用戶的歡迎。
除此以外，更是推出了移動顎式破碎機新機型，轉場更方便，無需打地基固定，省略搬運物料環節，整機隨停隨用，即時撤離轉場，非常方便。
圖片實拍

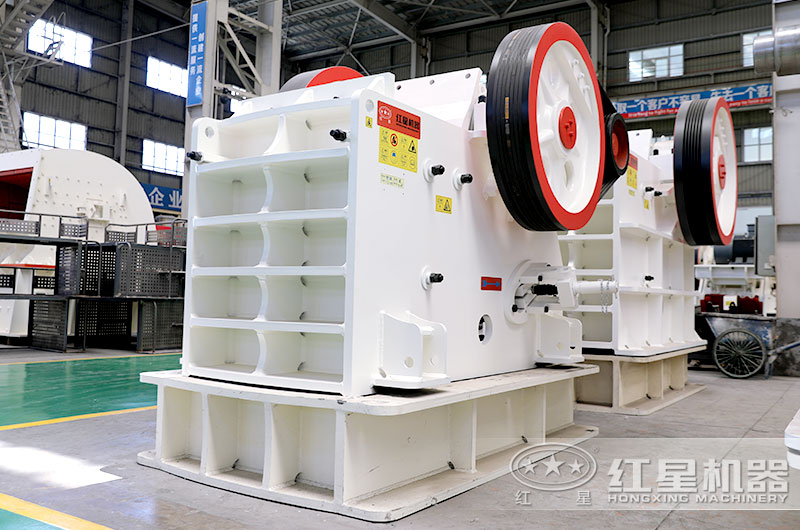

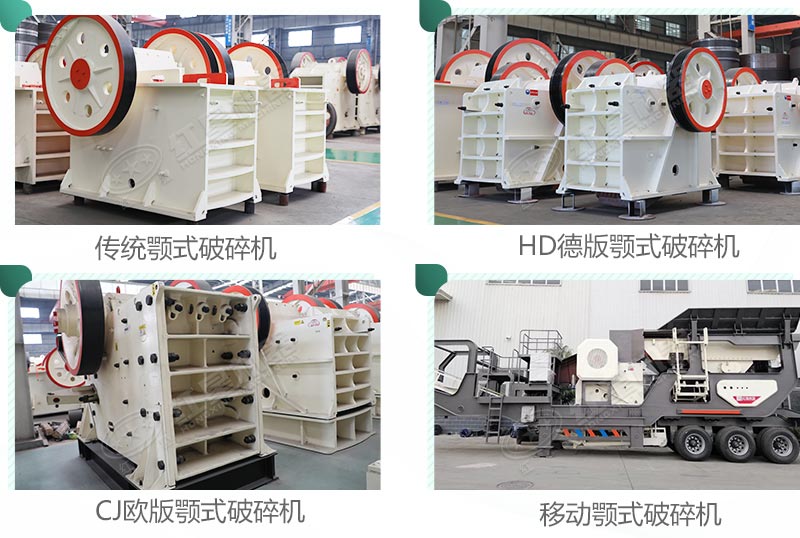

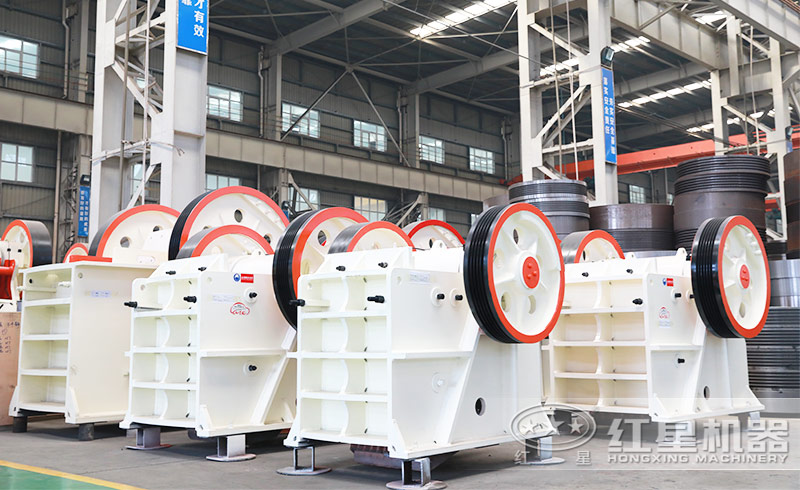

設備實拍——PE型

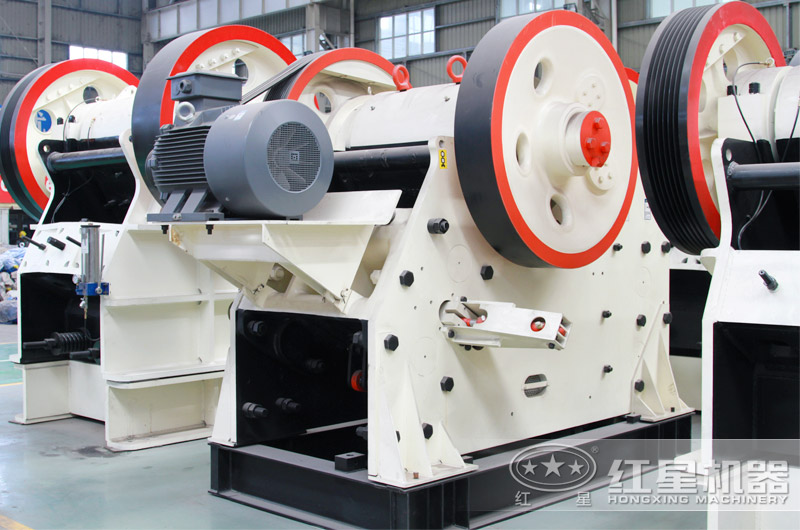

設備實拍——CJ歐版

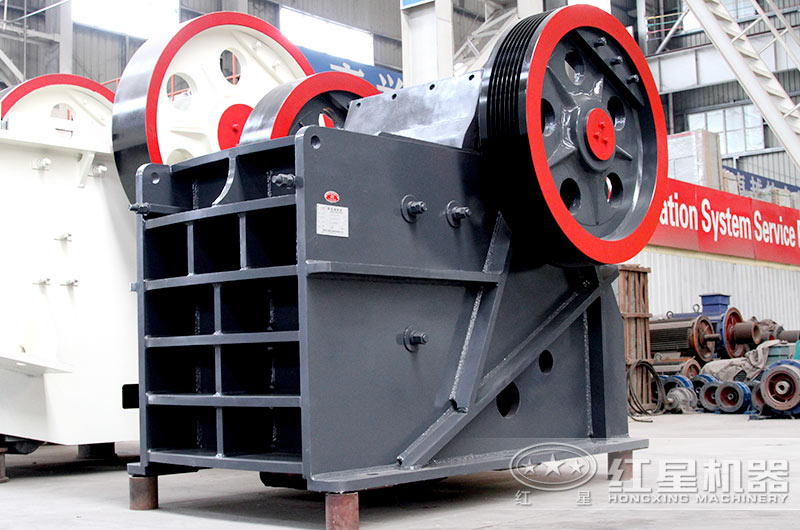

設備實拍——HD德版

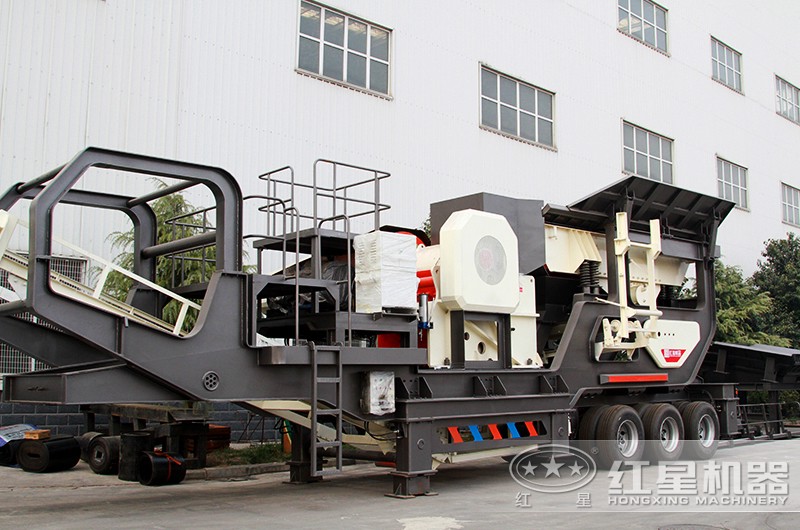

設備實拍——輪胎式移動式
顎式破碎機性能優勢
部件先進、制造精良
動鄂選用良好的材料制作而成，經久耐用。動顎總成采用高質量的鑄鋼件構成，并通過兩個大型鑄鋼飛輪傳動。此外重型偏心軸也采用鍛坯進行加工，這一切均使得CJ系列顎式破碎機工作更可靠。
配合可靠、強度高
軸承座采用整體式鑄鋼結構，整體鑄鋼軸承座能夠保證與破碎機架完全配合，同時也大大增強了軸承座的徑向強度，而分體式軸承座則不擁有該優點。采用有限元分析技術，破碎機具有更高的強度。
操作簡單、安全快捷
破碎腔采用對稱“V”形結構，使實際進料口寬度與名義進料口寬度相一致。排料口調整更快捷方便。歐版CJ系列顎式破碎機裝有楔塊排料口調整裝置，該裝置比老式的墊片調整更簡單、安全和快捷。
壽命長、產量高
選用軸承規格更大、承載能力更高。所有CJ系列顎式破碎機都裝有較其它同樣規格破碎機更大更耐用的偏心軸軸承，其更高的承載能力和有效的迷宮密封使軸承使用壽命大大地延長。另外，該款設備還采用了齒形護板，增大了顎板的有效長度，使得產量更高。

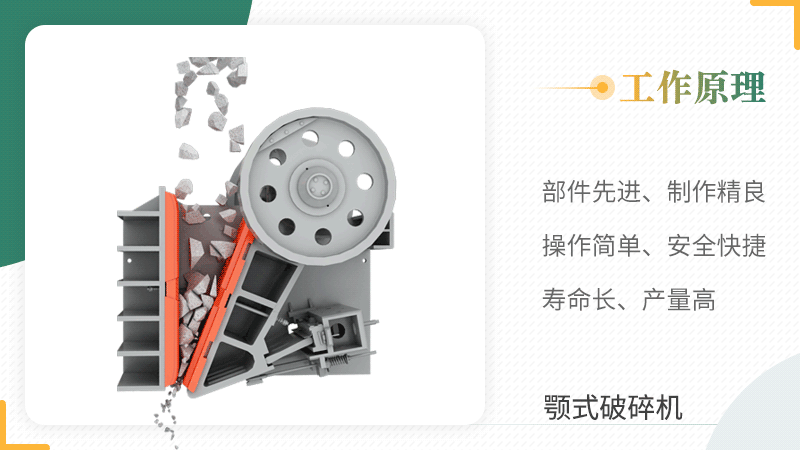

工作原理
顎式破碎機工作時，通過電機帶動皮帶輪來驅動偏心軸旋轉，讓動顎周期性的靠近和離開靜顎，從而對進入破碎腔的物料造成擠壓、、搓、碾等多重破碎，使待破碎物料由大粒徑變成小粒徑，并逐漸下落，直到粒徑達到要求被排出破碎機。

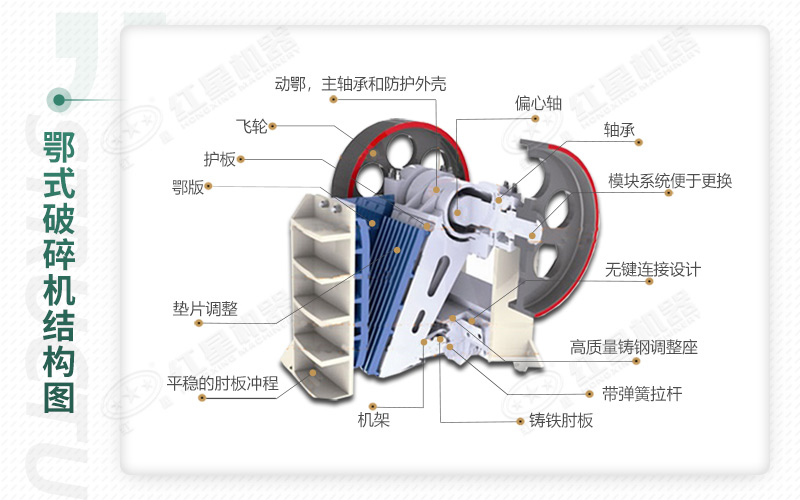

內部結構圖
顎式破碎機主要由靜顎板、動鄂板、機架、上下護板、調整座、動鄂拉桿等組成。
顎式破碎機價格分析
顎式破碎機有多種類型，如：普通型、液壓型、德版、可移動式等，不同類型的顎破，價格不一樣。一般來說普通版本投資節省，液壓、德版顎式破碎機投資稍貴，但是使用維護方便，節能減耗還兼具環保效益，您可以根據實際生產情況進行選配。
生產現場

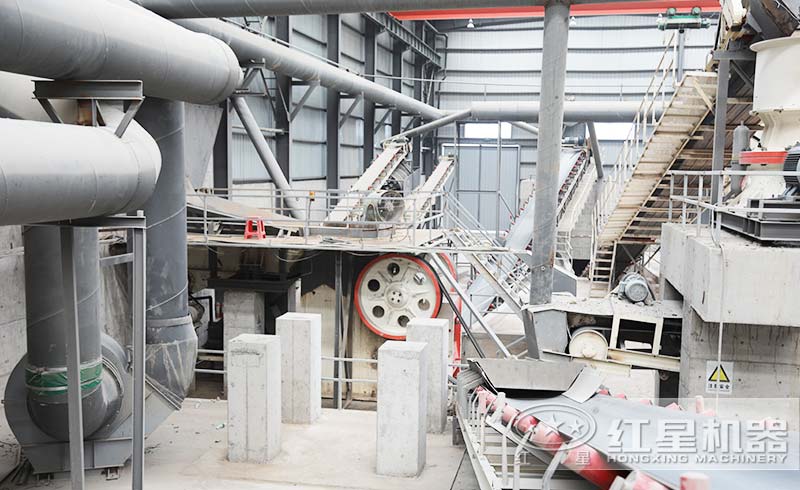

現場實拍——顎式破碎機工作現場
顎式破碎機作業現場
客戶案例現場實拍
移動式顎式破碎機破碎現場
紅星顎式破碎機生產廠家
河南紅星機器是一家40多年的品牌破碎生產廠家，不但可為您提供各類型的顎式破碎機，還可免費為您設計適宜的破碎生產流程，讓您以便宜的價格拿到高配置的設備。

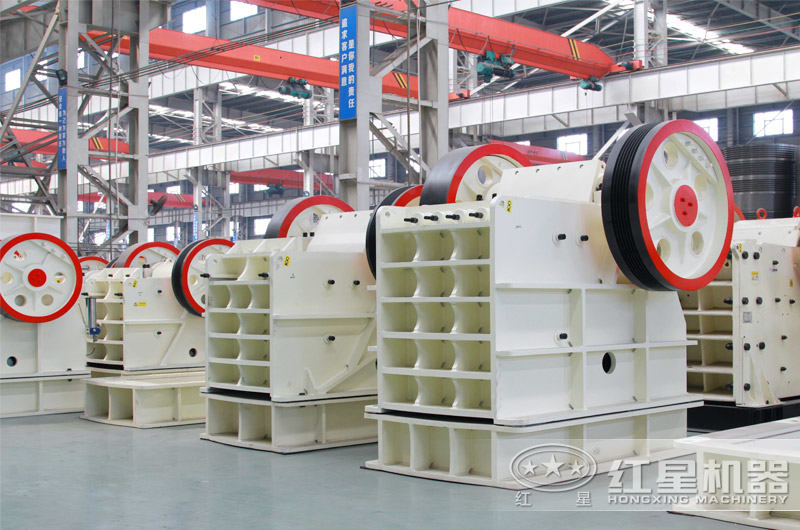

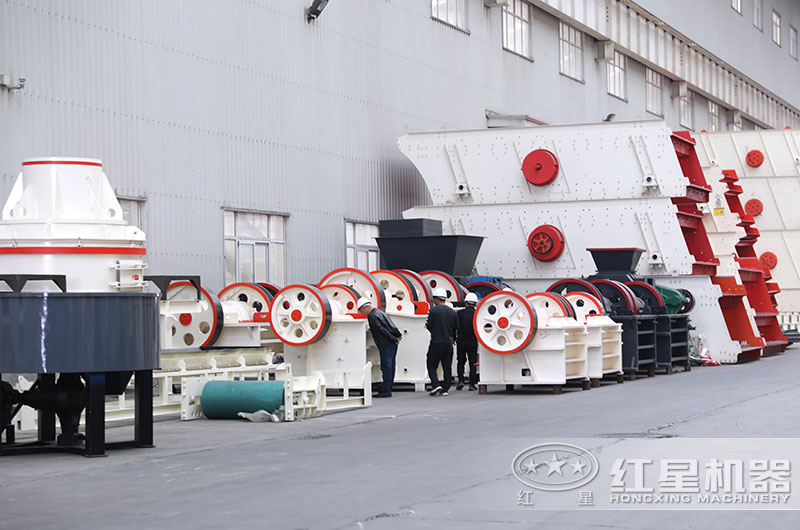

紅星顎破設備生產車間展示
一對一規劃生產線
技術參數
- 顎式破碎機
- 德版顎式破碎機
- CJ系列歐版顎式破碎機
- 鄂破移動破碎站
- Wotetrack雙動力顎式破碎站
| 型號 | 進料口尺寸 (mm） | 最大進料粒度 (mm) | 排料口調整范圍 (mm) | 處理能力(t/h) | 偏心軸轉速(r/min) | 電機功率 (kw) | 外形尺寸 （長×寬×高） (mm) |
| PE 150×250 | 150×250 | 125 | 10-40 | 1-3 | 268 | 4P 5.5 | 760×700×860 |
| PE 200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 915×780×990 |
| PE 200×350 | 200×350 | 180 | 18-60 | 3-10 | 276 | 4P 11 | 1000×914×1112 |
| PE 250×400 | 250×400 | 210 | 20-70 | 5-21 | 300 | 6P 15 | 1100×1032×1285 |
| PE 400×600 | 400×600 | 340 | 40-100 | 16-64 | 270 | 6P 30 | 1623×1736×1615 |
| PE 500×750 | 500×750 | 425 | 50-100 | 40-110 | 268 | 6P 55 | 1920×1850×1920 |
| PE 600×750 | 600×750 | 500 | 150-200 | 80-240 | 268 | 6P 55 | 2020×1850×1920 |
| PE 600×900 | 600×900 | 500 | 65-160 | 50-160 | 254 | 6P 55 | 2530×1900×2340 |
| PE 750×1060 | 750×1060 | 630 | 80-180 | 110-320 | 245 | 8P 110 | 2680×2380×2785 |
| PE 900×1200 | 900×1200 | 750 | 100-200 | 220-380 | 208 | 8P 110 | 3470×2876×3330 |
| PE 1200×1500 | 1200×1500 | 1020 | 150-350 | 400-1000 | 180 | 8P 160-245 | 4850×3220×3680 |
| PE 1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1200 | 180 | 8P 280-380 | 5160×3660×4248 |
| PEX 150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1170×1575×1030 |
| PEX 250×750 | 250×750 | 210 | 25-60 | 13-35 | 320 | 6P 22 | 1550×1730×1470 |
| PEX 250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1580×2006×1390 |
| PEX 250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 1780×2214×1430 |
| PEX 300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 2210×2320×1723 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
| 型號 | 進料口尺寸 | 最大進料粒度 （mm） | 出料口調整范圍 | 處理能力(t/h) | 電機功率 | 外形尺寸 長×寬×高 （mm） |
| HD72(57) | 460×720 | 425 | 45-100 | 50-120 | 6P 55 | 2100×1556×1640 |
| HD86(69) | 580×860 | 500 | 50-150 | 60-260 | 8P 75 | 2200×1754×1810 |
| HD98(751) | 680×980 | 630 | 75-175 | 110-?410? | 8P 110 | 2660×1960×2175 |
| HD110(912) | 850×1100 | 750 | 100-200 | 230-550 | 6P 132 | 2960×2381×2556 |
| HD125 | 950×1250 | 900 | 125-225 | 280-750 | 8P 160 | 3500×2614×2925 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
| 型號 | 最大進料粒度 | 進料口尺寸 | 出料口調整范圍 | 處理能力（t/h） | 電機功率（KW） | 外形尺寸 長×寬×高（KW） |
| CJ96 | 480 | 930×580 | 60-175 | 105-390 | 4P 90 | 2850×2270×1950 |
| CJ106 | 560 | 1060×700 | 70-200 | 150-500 | 4P 110 | 3280×2580×2400 |
| CJ120 | 700 | 1200×870 | 70-200 | 175-610 | 4P 160 | 3700×2790×2950 |
| CJ125 | 760 | 1250×950 | 100-250 | 270-831 | 4P 160 | 4230×2780×2960 |
| CJ150 | 960 | 1400×1200 | 125-250 | 340-880 | 4P 200 | 5030×3440×3970 |
| CJ160 | 960 | 1600×1200 | 150-300 | 430-1145 | 4P 250 | 5780×3460×3580 |
| CJ200 | 1200 | 2000×1500 | 175-300 | 630-1590 | 6P 400 | 6600×3000×4400 |
| CJ1511 | 850 | 1500×1070 | 125-300 | 380-1080 | 6P 200 | 4130×3000×3330 |
| CJ1513 | 1040 | 1500×1300 | 150-300 | 480-1160 | 6P 200 | 4620×2890×4190 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
| 型號 | HX938HD86 | HX1149HD98 | HX1349HD110 | HX1349HD125 |
| 運輸長度 | 12600 | 13500 | 14500 | 15200 |
| 運輸寬度 | 2600 | 2700 | 2800 | 2900 |
| 運輸高度 | 3870 | 4200 | 4450 | 4500 |
| 最大長度 | 12500 | 14000 | 16100 | 16700 |
| 最大寬度 | 4100 | 4500 | 5100 | 5100 |
| 最大高度 | 4100 | 4900 | 5000 | 5300 |
| 重量 | 39 | 57 | 55 | 65 |
| 輪胎配置 | 并裝雙軸 | 并裝三軸 | 并裝三軸 | 并裝三軸 |
| 破碎機型號 | HD86 | HD98 | HD110 | HD125 |
| 最大進料 | 500 | 550 | 660 | 800 |
| 出料口調整范圍 | 50-150 | 75-175 | 100-200 | 125-225 |
| 處理量(t/h) | 85-275 | 110-350 | 215-510 | 280-650 |
| 給料機型號 | ZSW380×95 | ZSW420×110 | ZSW490×130 | ZSW490×130 |
| 主皮帶機型號 | B800×8.5m | B1000×9.5m | B1000×11m | B1200×11m |
| 側出皮帶機型號(選配) | B500×3m | B650×3.5m | B650×4m | B650×4m |
| 發電機組型號(選配) | 200KW | 250KW | 270KW | 400KW |
| 除鐵器型號(選配) | RCYD(C)-8 | RCYD(C)-10 | RCYD(C)-10 | RCYD(C)-12 |
| 型號 | WT96-D | WT106-D | Wt120-DP |
| 整機重量 | 40t | 51t | 67t |
| 給料機：料斗容積 | 5m³ | 5m³ | 6m³ |
| 出土皮帶機：尺寸(寬×長) | 650×4000mm | 650×4000mm | 650×4000mm |
| 破碎機：型號 | CJ96 | CJ106 | CJ120 |
| 主皮帶機：尺寸(寬×長) | 800×9000mm | 1000×10000mm | 1200×12000mm |
| 除鐵器型號（選配） | RCYQ-8 | RCYQ-10 | RCYQ-10 |
| 柴油發動機：功率 | 185kw | 220kw | 250kw |
| 整機：功率 | 112.9kw | 141.4kw | 196.2kw |
