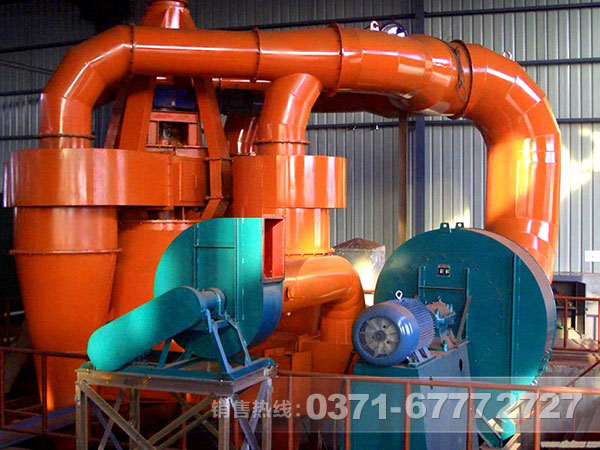

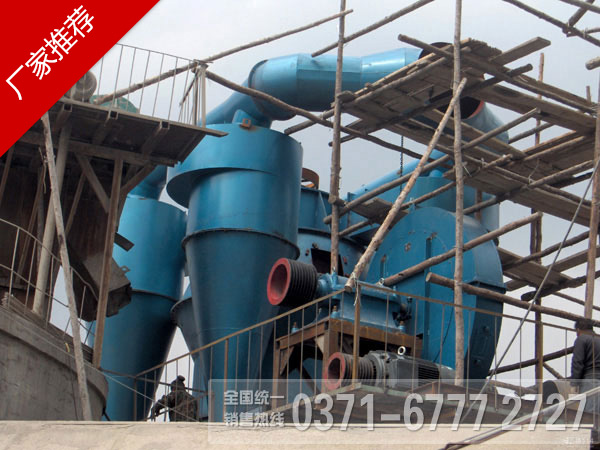

組合式選粉機是在借鑒傳統選粉技術基礎，采用航空空氣動力學分析方法，自行研制開發出的產品，該設備集粗粉分離、水平渦流選粉和細粉于一體，高產節能，配置低阻旋風除塵技術，收集效率高，阻力小、可實現遠程控制。
物料散度高、分布均勻
物料在分級區外進行分散，由于分散板、中間連接風管和導流葉片的作用，兼有靜態慣性分級和動態分級的功能，使物料分散度高且分布均勻。
分級率高
組合式選粉機的分級區窄而長，空氣流場均衡、穩定，分級性能好，分級效率高。
性能穩定
組合式選粉機的處理量大，而與其他的選粉機在同等處理量下，體積可做得更小；而且選粉風量、產量和喂料量在較大范圍變化而不影響選粉效率，分級性能穩定。
結構緊湊、一機多能
集粗粉分離、水平渦流選粉和細粉分離于一體，自帶一組低阻旋風除塵器，大大減輕了下一級收塵器的處理壓力和工作負荷，運轉率更高，投資更省。

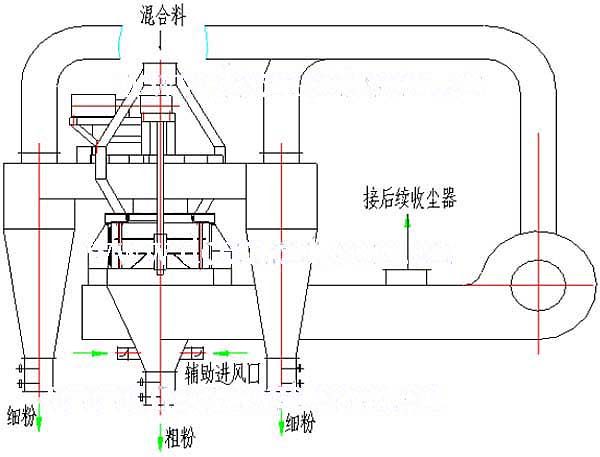

組合式選粉機工作原理
物料由進料管進入，經分散板撒到上升的氣流中，物料中的粉磨介質碎片在重力作用下，克服上升氣流的阻力下落，由排渣口排出。挾帶著粉體的氣流上升至分級部分，通過導流葉片進入轉子進行分級。導流葉片可使氣流和粉體顆粒產生回轉運動，進行預分級，并捕集由轉子甩出來的粗顆粒，還可使氣流的速度在整個轉子的高度上均勻分布。被導流葉片捕集的粗顆粒落到粗粉錐體上，由粗粉出口排出，而細顆粒與氣流經過轉子葉片進入轉子中部，由細粉出口送往收集裝置。
產品內部圖
技術參數
- 組合式選粉機
- 煤磨動態選粉機
- O-SEPA選粉機
| 型 號 | 成品細度 R0.08（％） |
處理風量 （m³/h） |
轉 速 (r/min) |
主電機功率 (kw) |
最大喂料量 (t/h) |
產 量 (t/h) |
| KMS-Ⅰ | 0-3 | 16000 | 250-500 | 15.0 | 50 | 10-18 |
| KMS-Ⅱ | 0-3 | 23000 | 220-450 | 18.5 | 90 | 16-28 |
| KMS-Ⅲ | 0-3 | 32000 | 180-400 | 22.0 | 120 | 2040 |
| KMS-Ⅳ | 0-3 | 45000 | 160-340 | 30.0 | 150 | 30-50 |
| KMS-Ⅴ | 0-3 | 60000 | 130-306 | 30.0 | 210 | 40-70 |
| KMS-Ⅵ | 0-3 | 75000 | 130-260 | 37.0 | 260 | 50-85 |
| KMS-Ⅶ | 0-3 | 95000 | 120-240 | 45.0 | 330 | 75-110 |
| KMS-Ⅷ | 0-3 | 120000 | 110-200 | 55/75 | 400 | 95-130 |
| KMS-Ⅸ | 0-3 | 150000 | 110-180 | 90/110 | 500 | 110-160 |
| KMS-Ⅹ | 0-3 | 180000 | 110-170 | 110/132 | 580 | 120-180 |
| 型號 | 產量（t/h）(80U篩余5%) | 風量(m3) | 干油泵 | 電機 | |
| 型號 | 功率 | ||||
| MD350A | 10-14 | 21000-24000 | SGZ-8 | Y160L-4 | 15 |
| MD500A | 14-24 | 24000-36000 | SGZ-8 | Y180M-4 | 18.5 |
| MD700A | 24-30 | 36000-48000 | SGZ-8 | Y180L-8 | 22 |
| MD850A | 30-42 | 48000-55000 | SGZ-8 | Y200L-8 | 30 |
| MD1000 | 42-50 | 55000-70000 | SGZ-8 | Y225L-8 | 45 |
| MD1500 | 50-55 | 86000-90000 | SGZ-8 | Y280S-4 | 75 |
| MD1800 | 55-60 | 10000-116000 | SGZ-8 | Y280M-4 | 90 |
| 型號 | 水泥產量(t/h) | 最大喂料量 (t/h) |
選粉風量 (m2/min) |
主電機 | 減速機 | ||
| 型號 | 功率 | 型號 | 減速比 | ||||
| N-350 | 9-15 | 45 | 350 | Y160L-4 | 15 | B2SV02B | 5 |
| N-500 | 18-35 | 90 | 500 | Y180L-4 | 22 | B2SV02B | 5 |
| N-750 | 27-54 | 135 | 750 | Y200L-4 | 30 | B2SV02B | 5 |
| N-1000 | 36-60 | 180 | 1000 | Y225M-4 | 30 | B2SV03B | 5.6 |
| N-1250 | 45-75 | 220 | 1250 | Y250M-4 | 37 | B2SV03B | 5.6 |
| N-1500 | 54-90 | 270 | 1500 | Y280S-4 | 45 | B2SV04B | 6.3 |
| N-2000 | 60-100 | 300 | 2000 | Y280M-4 | 55 | B2SV04B | 6.3 |
| N-2500 | 90-125 | 275 | 2500 | Y315S-4 | 75 | B2SV05B | 7.1 |
| N-3000 | 108-160 | 480 | 3000 | Y315M-4 | 90 | B2SV05B | 7.1 |
| N-3500 | 120-180 | 540 | 3500 | Y315L1-4 | 132 | B2SV07A | 8 |
| N-4000 | 180-240 | 720 | 4000 | Y315L1-4 | 160 | B2SV07A | 10 |
