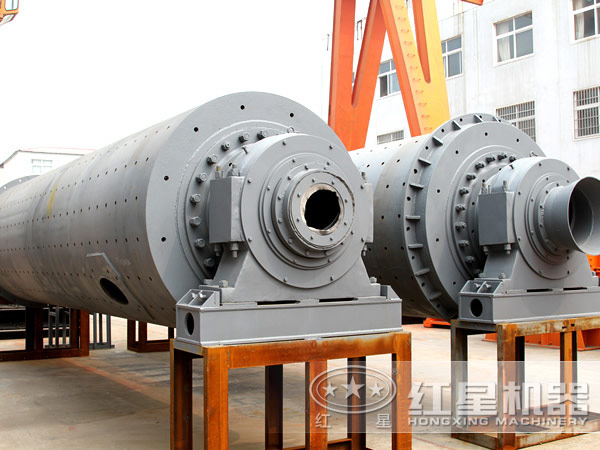

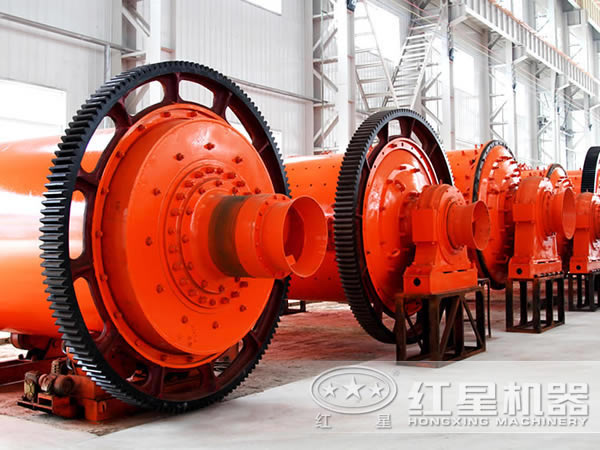

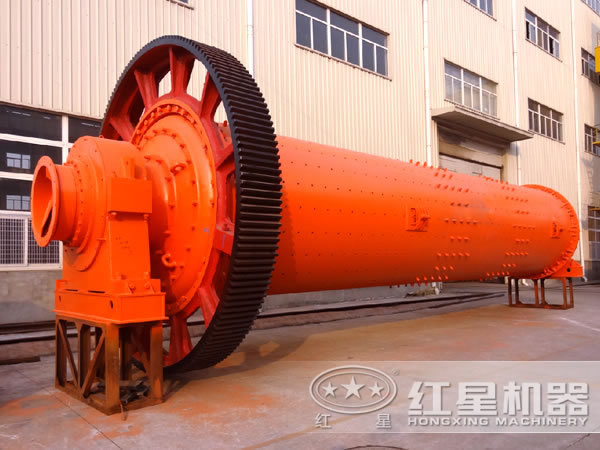

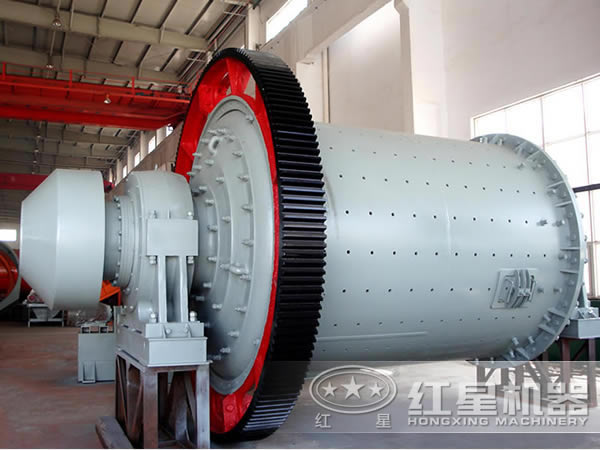

棒磨機是由筒體內所裝載研磨體為鋼棒而得名的,棒磨機一般是采用濕式溢流型,可作為一級開路磨礦使用,廣泛用在人工石砂、選礦廠、化工廠電力部門的一級磨礦。河南紅星機器生產的棒磨機主要包括兩種類型,它們分別是干式棒磨機和濕式棒磨機兩種形式類型。用戶可根據自己的實際情況加以選擇。對加工石英砂、白云石、獨居石等產品,研磨后可配合選用磁選機除鐵。
棒磨機由電機通過減速機及周邊大齒輪減速傳動或由低速同步電機直接通過周邊大齒輪減速傳動,驅動筒體回轉。筒體內裝有適當的磨礦介質-鋼棒。磨礦介質在離心力和摩擦力的作用下,被提升到一定高度,呈拋落或泄落狀態落下。被磨制的物料由給礦口連續的進入筒體內部,被運動的磨礦介質所粉碎,并通過溢流和連續給礦的力量將產品排出機外,以進行下一段工序作業。
棒磨機性能優勢
節省動力
河南紅星生產的新一代棒磨機比老型設備節省動力40%以上。產物粒度較均勻,合粗大粒子和礦泥較少。棒磨機產物和球磨機產物的粒度特性相比較,開路工作的棒磨產物粒度特性曲線,和閉路工作的球磨幾乎一樣。
出料粒度更為均勻、產量更高
新一代棒磨機采用先進的可控進出料棒磨機技術,結合實際用戶的研磨物料配用合適的研磨體,一改傳統棒磨機的面接觸為線接觸,使紅星牌制砂機的出料粒度更為均勻、產量更高,適用于不同硬度(莫氏硬度5.5~12)的礦石。

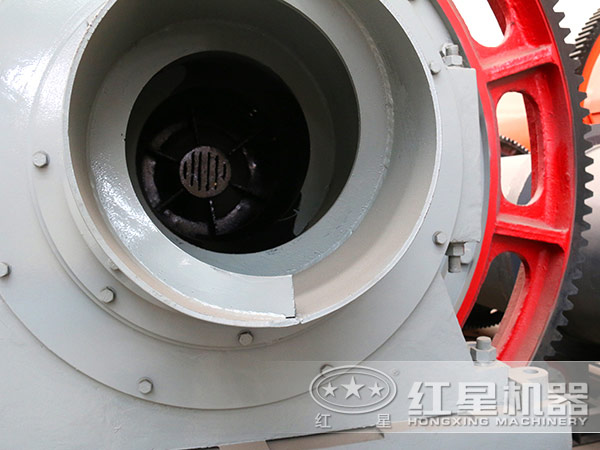

出料細度可調

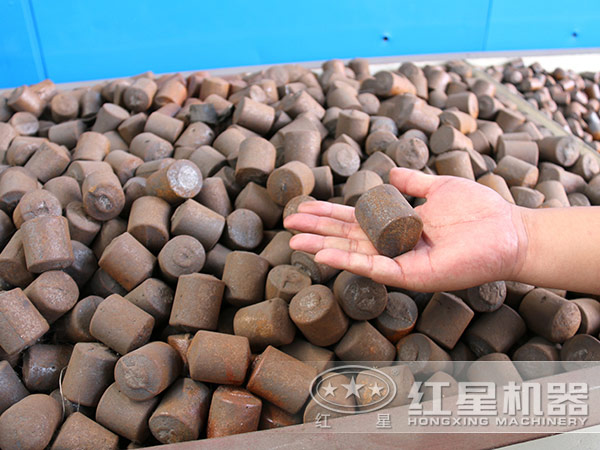

通過簡單的調整即可改變出料的粒度,內置細度控制裝置,出料可加篩分裝置,兩道把關,確保既不產生過磨現象,又不會使不合格產品混入成品。棒磨產物的粒度特性與棒磨碎礦石的情況有關。當鋼鍛打擊礦石時,首先是打著粗粒,而后才磨碎較小的礦粒,從而減少了過粉碎的危險。當鋼鍛沿襯板轉著上升時,其間夾著粗粒,好像棒條篩,讓細粒從鋼鍛的縫間通過,這也有利于夾碎粗粒,和使粗粒集中在磨礦介質打擊的地方。因此,棒磨的產物較均勻,過粉碎較輕。

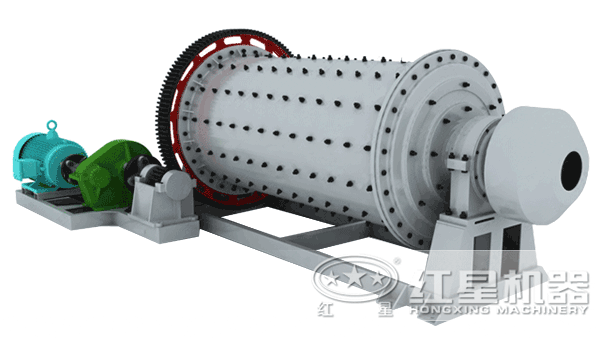

工作原理

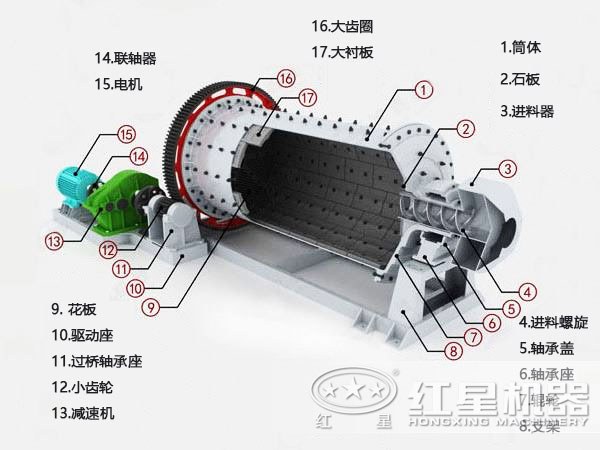

產品內部圖
技術參數
型號規格 | 筒體規格 | 筒體轉速 (r/min) | 給料粒度 (mm) | 排料粒度 (mm) | 處理量 (t/h) | 功率 (kw) | 總重 (t) | |
直徑 | 長度 | |||||||
MBS0918 | 900 | 1800 | 36-38 | ≤25 | 0.833-0.147 | 0.62-3.2 | 18.5 | 5.9 |
MBS0924 | 900 | 2400 | 36 | ≤25 | 0.833-0.147 | 0.81-4.3 | 22 | 6.7 |
MBS1224 | 1200 | 2400 | 36 | ≤25 | 0.833-0.147 | 1.1-4.9 | 30 | 13.9 |
MBS1530 | 1500 | 3000 | 29.7 | ≤25 | 0.833-0.147 | 2.4-7.5 | 75 | 19.8 |
MBS1830 | 1830 | 3000 | 25.4 | ≤25 | 0.833-0.147 | 4.8-11.6 | 130 | 34.9 |
MBS2130 | 2100 | 3000 | 23.7 | ≤25 | 0.833-0.147 | 14-35 | 155 | 46.5 |
MBS2136 | 2100 | 3600 | 23.7 | ≤25 | 0.833-0.147 | 19-43 | 180 | 48.7 |
MBS2430 | 2400 | 3000 | 21 | ≤50 | 0.833-0.147 | 25-65 | 245 | 59.7 |
MBS2736 | 2700 | 3600 | 20.7 | ≤50 | 0.833-0.147 | 32-86 | 380 | 92.5 |
MBS2740 | 2700 | 4000 | 20.7 | ≤50 | 0.833-0.147 | 32-92 | 400 | 95 |
MBS3245 | 3200 | 4500 | 18 | ≤50 | 0.833-0.147 | 64-180 | 630 | 149 |
