煤矸石是采煤和洗煤過程中排放的固體廢物，它含碳量比較低，是一種黑灰色巖石。如果對煤矸石棄置不用的話，會對其周圍環境造成污染，為了消除這種污染，自從60年代起，很多國家都開始重視煤矸石的處理利用。煤矸石經過加工之后可用于回收煤炭和黃鐵礦、發電、建筑材料、燒結輕骨料等等，而煤矸石制砂機就是對煤矸石進行加工的神器，紅星公司生產的煤矸石制砂機具有生產效率高、處理量大、使用壽命長、運行穩定等優點。
煤矸石制砂機的主要組成部分包括進出料裝置、分料器、渦動破碎腔、主軸總成、葉輪、傳動裝置等。
煤矸石制砂機——VSI機型

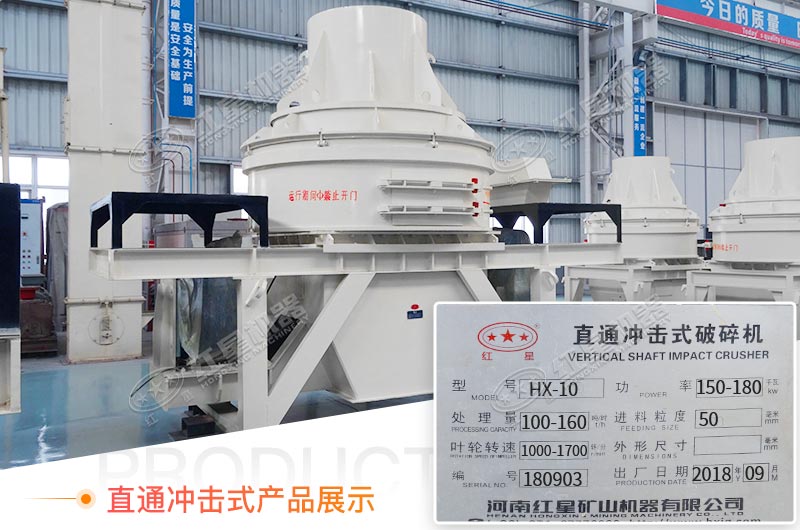

煤矸石制砂機——直通沖擊式機型

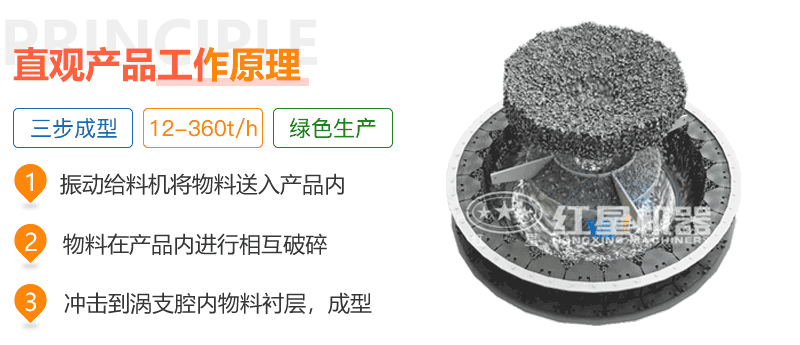

工作原理
物料經由進料斗進入破碎腔，經由分料器分成兩個部分，一部分物料進入葉輪之中，由于葉輪的高速旋轉，物料會被拋出去，同由分料器四周落下的一部分物料沖擊破碎，物料流相互碰撞，一起沖到襯層上，被物料襯層反彈，斜在腔內作螺旋線下落，物料經打擊、撞擊、剪切、擠壓后由大到小逐漸被破碎，被破碎的物料由下部排料口排出。

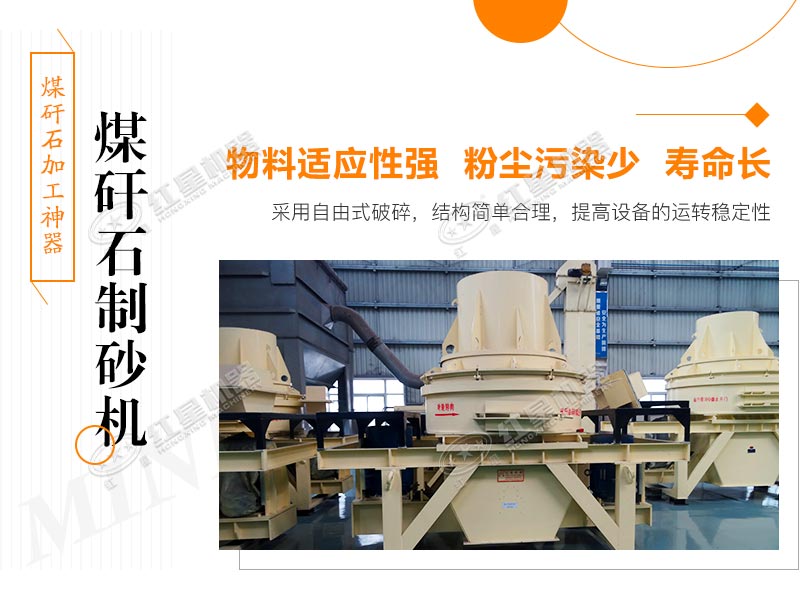

煤矸石制砂機性能優勢
結構合理，設計特殊
煤矸石制砂機采用自由式破碎，結構簡單合理，軸承與主軸的設計非常的特殊先進，能夠有效提高設備的抗負荷性和運轉穩定性。
使用壽命更長
由于設備的易損件采用的先進耐磨材料，所以耐磨性能更好，另外，在生產過程中，石料能形成保護層，避免設備受到的來自物料的沖擊，這些都能有效增加設備使用壽命。
物料適應性更強
煤矸石制砂機對物料的要求較小，適應性更強，物料含水量達到8%也可進行破碎。
粉塵污染少
由于設備采用氣流自循環的渦動內腔設計，所以在整個運行過程中，不會出現粉塵污染的現象。

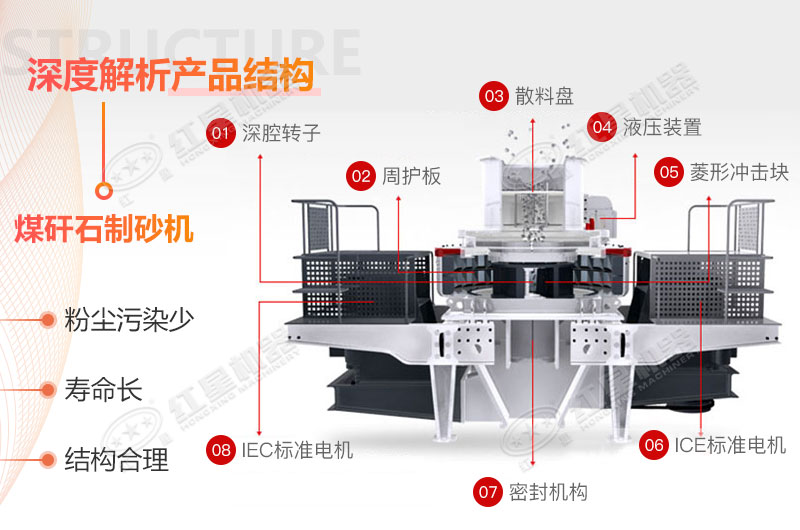

產品內部圖
技術參數
| 型號 | VSI 7611 | VSI 8518 | VSI 9526 | VSI 1140 | VSI 1145 | VSI 1150 | |
| 處理量 (t/h) |
瀑落與中心進料 | 80-180 | 140-260 | 200-380 | 300-520 | 350-610 | 360-650 |
| 全中心進料 | 40-90 | 70-130 | 100-190 | 160-260 | 180-355 | 190-365 | |
| 最大入料尺寸 （mm） |
軟料 | 35 | 40 | 45 | 50 | 50 | 50 |
| 硬料 | 30 | 35 | 40 | 40 | 45 | 45 | |
| 轉速（r/min） | 1700-1890 | 1520-1690 | 1360-1510 | 1150-1300 | 1150-1300 | 1150-1300 | |
| 電機功率 | 4P 110 | 4P 180 | 4P 264 | 4P 400 | 4P 440 | 4P 500 | |
| 外形尺寸（長×寬×高）（mm） | 4100×2250×2300 | 4160×2320×2900 | 4560×2450×2830 | 5500×2700×3100 | 5500×2700×3100 | 5500×2700×3100 | |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
